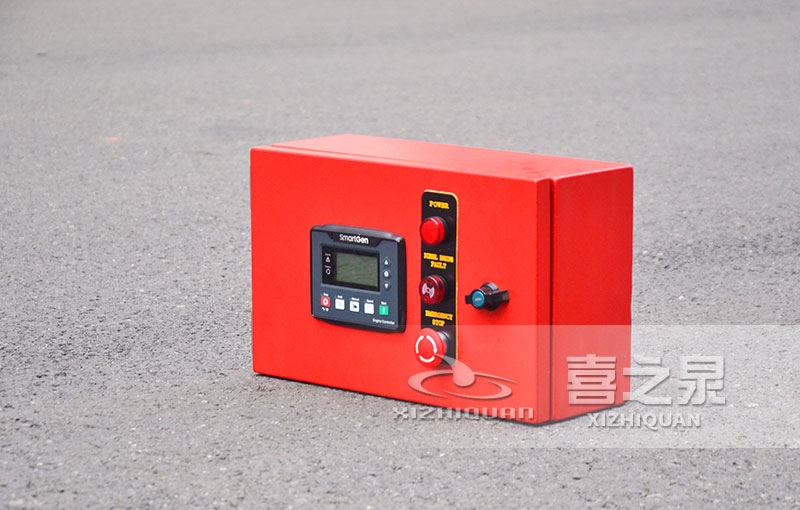

                                                    柴油機消防泵組控制柜
　　柴油機消防泵組控制柜是一種專為柴油機驅動的消防泵組設計的控制設備。它在消防系統中起到至關重要的作用，通過控制柴油機的啟動、運行和停止，確保消防泵組在火災等緊急情況下能夠迅速投入運行，為滅火提供可靠的水源保障。

　　　　　　　　　　
　　一、柴油機消防泵組控制柜的作用
柴油機消防泵組控制柜主要用于自動化控制和監測柴油機消防泵組的運行狀態，其作用體現在以下幾個方面：
1.自動啟動：當火災信號觸發或管道系統壓力低于設定值時，控制柜能夠自動啟動柴油機消防泵。
2.手動控制：提供手動操作模式，便于操作人員在必要時直接控制泵組。
3.運行監控：實時監測柴油機和泵組的運行狀態，如轉速、水壓、油溫、油壓等參數，確保系統正常運行。
4.故障保護：具有多重保護功能，在異常情況下及時報警并采取保護措施，如低油壓保護、超速保護、過溫保護等。
5.數據記錄：記錄啟動、運行、故障等關鍵數據，便于后續分析和維護。
　　二、柴油機消防泵組控制柜的組成結構
1.電氣控制部分
1.1啟動系統：包括啟動繼電器、電池充電器等，用于控制柴油機的啟動。
1.2斷路器與接觸器：實現電路的通斷，保護系統免受短路和過載影響。
1.3繼電器與控制器：用于信號轉換和邏輯控制。
2.顯示與操作部分
2.1控制面板：配有啟動/停止按鈕、模式切換開關等操作界面。
2.2顯示屏：實時顯示系統運行參數，如壓力、溫度、電池電壓等。
2.3報警裝置：包括聲光報警燈，用于提示異常狀況。
3.傳感器與監控設備
3.1壓力傳感器：監測管道系統的水壓變化。
3.2溫度傳感器：檢測柴油機冷卻液和潤滑油的溫度。
3.3油壓傳感器：實時監控柴油機潤滑系統的油壓情況。
4.通訊與數據管理模塊
4.1遠程通訊模塊：支持通過RS485、Modbus等協議與消防控制中心或其他設備進行聯網通訊。
4.2數據存儲設備：記錄運行和故障數據，支持后續查詢與分析。
　　三、柴油機消防泵組控制柜的工作原理
1.待機監測
控制柜在待機狀態下，持續監測管道水壓、火災報警信號及柴油機狀態。一旦檢測到壓力下降或接收到火警信號，系統立即進入啟動流程。
2.自動啟動
控制柜向柴油機發送啟動指令，激活啟動電機，使柴油機運轉并驅動消防泵工作。若首次啟動失敗，系統會(huì )嘗試多次啟動，直至成功或觸發報警。
3.運行監控
柴油機啟動后，控制柜持續監控關鍵參數，如柴油機轉速、冷卻液溫度、潤滑油壓力及水泵出口壓力等。一旦參數超出設定范圍，控制柜會(huì )發出報警，并根據情況自動采取保護措施，如降低負載或停機。
4.停機控制
當火災警情解除或操作人員發出停機指令時，控制柜會(huì )按程序逐步停止柴油機和泵組運行，同時保存相關運行數據。
5.故障處理
在啟動或運行過程中，如發生啟動失敗、超速、過溫、低油壓等故障，控制柜會(huì )發出報警并采取保護措施，例如切斷電源、停止柴油機等，以避免設備損壞或安全事故發生。
　　四、柴油機消防泵組控制柜的功能特點
1.高可靠性
1.1具備多次啟動功能，確保在緊急情況下柴油機能夠迅速投入運行。
1.2配備冗余設計，關鍵元器件雙備份，減少單點故障的可能性。
2.智能化監控
2.1實時采集柴油機和泵組的運行數據，并通過顯示屏直觀呈現。
2.2支持遠程監控與控制，便于消防值班人員及時掌握設備狀態。
3.完善的保護功能
3.1過速保護：防止柴油機因轉速過高而損壞。
3.2低油壓保護：當潤滑油壓力過低時，控制柜會(huì )自動停機。
3.3冷卻保護：若冷卻液溫度過高，系統會(huì )報警并執行降溫措施。
4.易維護性
4.1模塊化設計，便于維護和更換。
4.2提供故障記錄功能，幫助維護人員快速定位問題。
　　五、柴油機消防泵組控制柜的選型與使用注意事項
1.選型建議
1.1柴油機參數匹配：控制柜的啟動能力和監控范圍應與柴油機的技術參數相匹配。
1.2環境適應性：根據安裝環境選擇防塵、防水、防腐蝕等級合適的控制柜。
1.3功能擴展：根據實際需求選擇是否添加遠程監控、數據記錄等擴展功能。
2.使用注意事項
2.1定期檢查控制柜的各項功能，確保其處于正常工作狀態。
2.2檢查電池電量，保持啟動電源的可靠性。
2.3遇到報警或故障時，立即進行排查和處理，確保消防系統的可用性。
　　柴油機消防泵組作為一種重要的消防設備，具有啟動快、運行穩定、適應性強等優點，廣泛應用于工業、民用建筑、高層建筑等多個領域。在火災發生時，能夠提供可靠的水源和水壓，為滅火工作提供保障。通過定期維護和保養，可以延長柴油機消防泵組的使用壽命，確保其在緊急情況下能夠發揮應有的作用。
