電動閥門的結構特點以及高粘度泵故障排除辦法

2019/11/11

18964122823

索取優惠報價

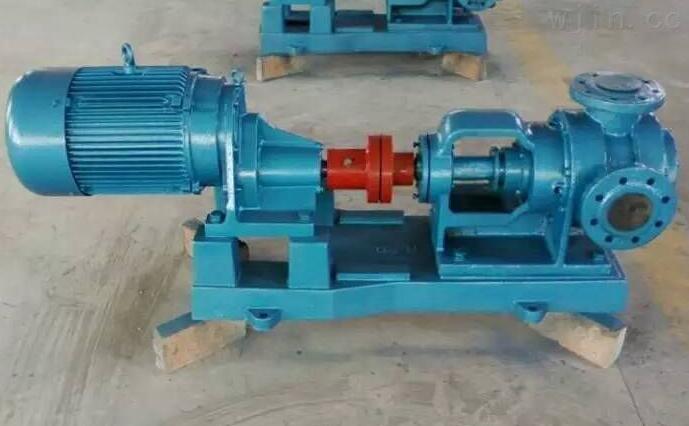

      高粘度泵是一種構造和工作道理共同的齒輪泵，它在運轉平穩性和運用壽命等方面顯著優于現有的齒輪泵。新型齒輪泵按“單元排量時泵的體積最小”作為優化目的，進步了泵的性?xún)r(jià)比。

      高粘度泵的首要特性是：

①徑向液壓力、徑向嚙合力均衡，因此泵的壽命及牢靠性大大進步；

②泵的輸出排量及流量大，流量脈動小。從而使新產物具有較高的附加值與競爭優勢，為處理傳統的兩齒輪式齒輪泵存在的缺乏供應了新的路子，能夠替代現有齒輪泵、螺桿泵等，在石化、輕工、食物等行業高粘度液體保送范疇的開辟與應用前景看好。

      我國今朝在該方面的開辟運用還很少，大有開展空間。

      在石化工業中，高粘度液體（如合成橡膠，樹脂，纖維的聚合液等）的保送是主要的消費過程之一，而用來完成液體保送的機械則是各類方式的泵。因為原液的粘度較高，泵的吸液阻力較大，為了保證泵有定的自吸才能，平日采用容積式泵來保送高粘度液體。齒輪泵是容積式泵中最簡單的一種，因為其構造簡單，重量輕，本錢低，粘度轉變局限大，對液體中的污物不敏感，在高粘度下泵的抽吸機能好，工作牢靠，因此常用于情況較為惡劣，精度請求不高的場所保送高粘度的液體。跟著新手藝，新資料，新工藝的不時涌現，曩昔以為弗成能保送的高粘度液體，經由研討和改良，如今也能夠用高粘度泵來保送了。

       此外，高粘度泵還能夠用作高粘度液體的增壓，夾雜，計量和抽絲。高粘度泵所保送的液體常常在常溫下呈固態，在保溫狀況時才為液體。因而，高粘度泵在保送這些液體時，不只需求處理高粘度帶來的問題，而且經常隨同高溫，侵蝕等非凡問題剖析，研討高粘度泵的毛病類型及預防對策，作為削減毛病停機時候，進步泵的工作質量，耽誤其運用壽命的有用手腕，正日益遭到人們的注重。高粘度泵的毛病類型在高粘度泵的毛病診斷工作中，人們發現，齒輪泵的大局部毛病并不是忽然發作的，事前都邑隨同有一些征兆，如振動，噪聲，走漏，發燒等，開展到一定水平才招致毛病。假如這些征兆可以實時發現，并加以節制或掃除，高粘度泵呈現毛病的機率就削減了。因而，理解高粘度泵的典型毛病類型，有助于剖析其內涵聯絡(luò )，從而進一步肯定毛病的類別及毛病發作的緣由，部位。

1.無出口壓力或壓力缺乏

     值得留意的是，泵并不能發生壓力，它只是輸出流量。壓力低或無壓力，闡明高粘度泵沒有吸入液體或走漏嚴重。

     對策：電念頭輸出功率偏小，齒輪泵排量選得過大或壓力調得過高時，也會(huì )形成壓力缺乏。當然，壓力表?yè)p壞或壓力表撙節孔梗塞時也顯現不出壓力，此時可換裝一個新的壓力表搜檢。

2.無流量或出液量缺乏

     假如確認泵無流量輸出，可能是因為泵裝置有誤，泵的轉向紕謬，或吸入側（進液口及吸液管道）梗塞，出口止回閥裝反或卡死了，也有可能是驅動軸斷裂了。 高粘度泵在轉速過低時會(huì )惹起出液量缺乏，這種現象常常是因為泵的驅動安裝打滑或功率缺乏所致。此時應搜檢齒輪泵的實踐轉速，泵與電念頭的聯接及功率匹配狀況等。

3.異常振動和噪聲

     因為高粘度泵工作介質的粘度較高，因而輕易發生吸空現象而激發較大的噪聲。
     電動閥門動作力距比普通閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。本類閥門在管道中一般應當水平安裝。

     電動閥通常由電動執行機構和閥門組成。三精閥門公司電動閥使用電能作為動力來通過電動執行機構來驅動閥門，實現閥門的開關動作。從而達到對管道介質的開關目的。那么，電閥門在安裝過程中有哪些細節要注意呢？

     電動閥門裝置是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于電動閥門裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置，因此，正確選擇電動閥門裝置，對防止出現超負荷現象（工作轉矩高于控制轉矩）至關重要。通常，正確選擇電動閥門裝置的依據如下：

      操作力矩操作力矩是選擇電動閥門裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1.2～1.5倍。

      操作推力電動閥門裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

      輸出軸轉動圈數電動閥門裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M＝H／ZS計算（M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數）。

      閥桿直徑對多回轉類明桿閥門，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。

     輸出轉速閥門的啟閉速度若過快，易產生水擊現象。因此，應根據不同使用條件，選擇恰當的啟閉速度。

電動閥門裝置要求

      電動閥門裝必須能夠限定轉矩或軸向力。通常電動閥門裝置采用限制轉矩的連軸器。當電動裝置規格確定之后，其控制轉矩也就確定了。一般在預先確定的時間內運行，電機不會(huì )超負荷。但如出現下列情況便可能導致超負荷：一是電源電壓低，得不到所需的轉矩，使電機停止轉動；二是錯誤地調定轉矩限制機構，使其大于停止的轉矩，造成連續產生過大轉矩，使電機停止轉動；三是斷續使用，產生的熱量積蓄，超過了電機的允許溫升值；四是因某種原因轉矩限制機構電路發生故障，使轉矩過大；五是使用環境溫度過高，相對使電機熱容量下降。

       過去對電機進行保護的辦法是使用熔斷器、過流繼電器、熱繼電器、恒溫器等，但這些辦法各有利弊。對電動裝置這種變負荷設備，絕對可靠的保護辦法是沒有的。因此，必須采取各種組合方式，歸納起來有兩種：一是對電機輸入電流的增減進行判斷；二是對電機本身發熱情況進行判斷。這兩種方式，無論那種都要考慮電機熱容量給定的時間余量。

       通常，過負荷的基本保護方法是：對電機連續運轉或點動操作的過負荷保護，采用恒溫器；對電機堵轉的保護，采用熱繼電器；對短路事故，采用熔斷器或過流繼電器。
